212线阵音箱铁框吊架吊法及注意事项

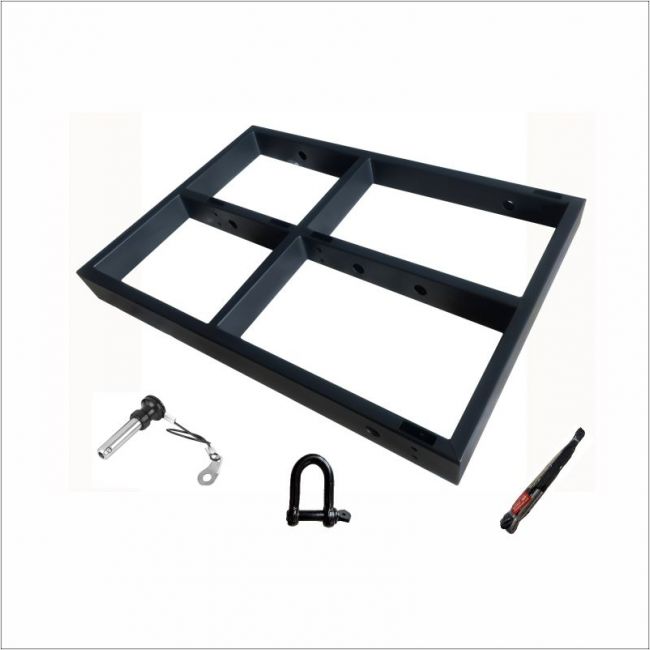

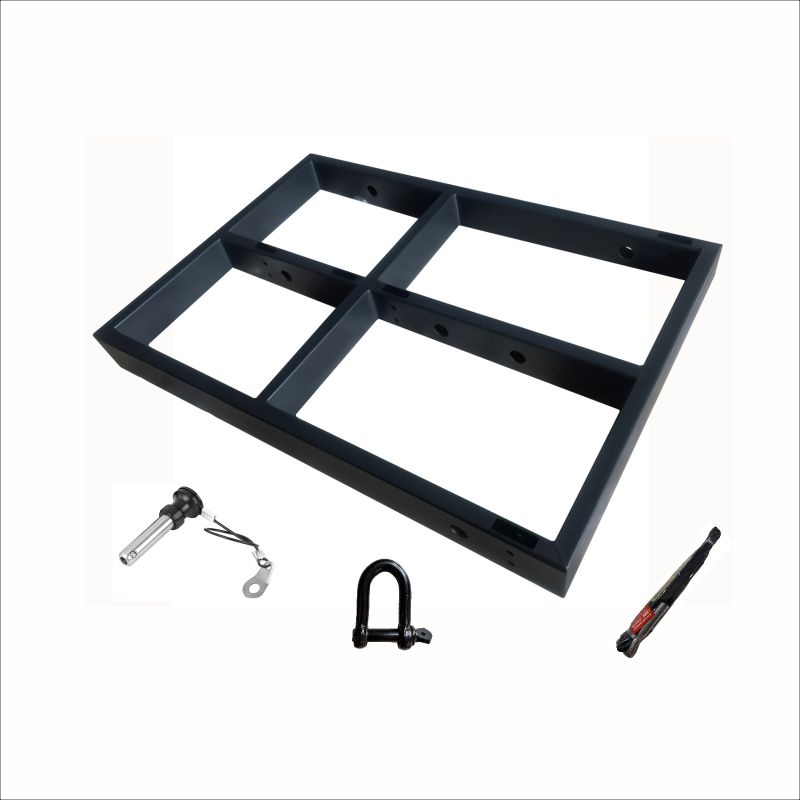

一、212线阵音箱铁框吊架结构

田字架由主梁、横梁组成“田”字形框架，四角设吊点，用于悬挂线阵音箱组。

二、212线阵音箱铁框吊架吊装步骤

1. 组装：将主梁与横梁用高强度螺栓锁紧，确保对角线一致、结构方正。

2. 连接葫芦：四个手拉葫芦或电动葫芦挂钩固定于上方承重结构，吊钩连接田字架四角吊点，同步起吊至安装高度。

3. 悬挂音箱：按设计角度和数量，将线阵音箱通过吊挂件依次连接在田字架下方，逐只锁紧安全插销。

4. 调整角度：利用后吊点调节链条或连杆，调整整组音箱的垂直倾斜角。

5. 预紧检查：全部挂载后，轻微上提葫芦消除间隙，确认所有连接件受力均匀。

三、212线阵音箱铁框吊架注意事项

• 承重校核：确保屋顶或桁架承重 ≥（田字架自重 + 所有音箱重量）× 安全系数（通常≥5倍）。

• 连接件锁紧：所有螺栓、插销必须穿入开口销或弹簧卡，防止振动松脱。

• 水平校准：田字架四角起吊高度一致，避免偏斜导致载荷不均。

• 安全副绳：每组线阵必须加设独立安全钢丝绳，直接连接上方承重结构，严禁仅靠葫芦受力。

• 试吊观察：起吊离地后静置5-10分钟，检查变形、异响，确认无异常再升至工作高度。

• 严禁超载：严格按照音箱数量和吊点额定载荷配置，不得超重或单点过载。

四、212线阵音箱铁框吊架拆除要点

由上往下逐只拆卸音箱，最后降下田字架，严禁带音箱整体拆卸，防止失稳倾倒。
